一、它是什么？

自动甲苯、喹啉不溶物测试仪是一类基于经典溶剂萃取旨趣、和会当代自动化阻挡工夫的精密分析仪器。它专诚用于测定煤沥青、改质沥青、煤焦油、木料防腐油、炭黑用焦化原料油等样品中甲苯不溶物（TI）和喹啉不溶物（QI）的含量。这两个筹办是评价焦化居品纯度、构成均匀性及工艺性能的中枢参数，平直影响沥青结焦值、粘结强度和炭黑居品性量。

二、中枢职责旨趣

内容相等直不雅：用特定溶剂在限定温度下融化样品中的可溶组分，不溶物被滤纸拘押，经干燥、称量后计较质料分数。

甲苯不溶物（TI）测定经过（依据GB/T 2292-2018）：

称取约1g试样，加入定量甲苯，通过热轮回水浴加热并磁力搅动使可溶组分充分融化。融化后的溶液经真空抽滤滚动至过滤安设，滤纸拘押甲苯不溶物。随后用热甲苯反复冲洗残渣，去除残留可溶物直至滤液无色。滤纸连同残留物滚动至恒重称量瓶，在115℃～120℃烘箱中干燥90分钟，冷却后称量至恒重，计较TI含量。

喹啉不溶物（QI）测定经过（依据GB/T 2293）：

称取试样加入定量喹啉，通过热轮回水浴加热搅动使可溶组分融化。真空抽滤后，滤纸拘押喹啉不溶物。先用热喹啉冲洗残渣，再用热甲苯冲洗以去除残留喹啉，直至滤液无色。干燥、称量后计较QI含量。喹啉不溶物反应的是样品中更难融化的高分子组分，对评估沥青的热反应性能尤为要津。

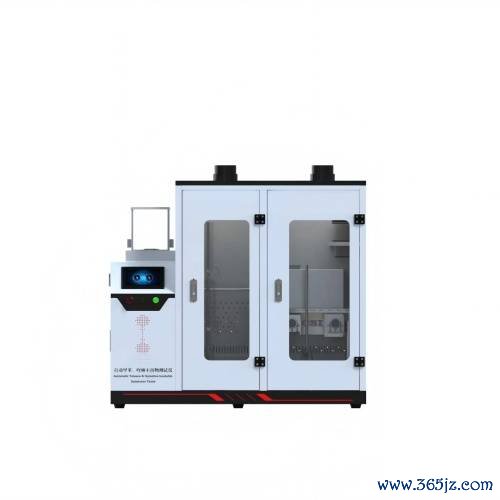

自动甲苯、喹啉不溶物测试仪

三、自动化体当今那处？

传统操作需要东谈主工完成加热、搅动、抽滤、冲洗、烘干、称量每一步，耗时长且流毒大。全自动仪器将这些要领沿途集成：

自动阻挡层面： 接受单片机或PLC全自动算作阻挡，集成萃取、过滤、清洗、烘干等全经过，操作主谈主员只需设定参数后一键启动，仪器自动脱手至末端。

自动试剂解决： 甲苯和喹啉通过蠕动泵定量加注，达成无斗争式注入，全程紧闭操作，根绝东谈主工斗争有毒溶剂。

自动计数与判定： 仪器自动记载萃取次数、萃取时候、冲洗次数，到达设定次数后自动住手加热并发出声息报警。部分型号配备入口光纤传感器检测回流气泡，智能计数准确可靠，不会因气泡产生误判。

自动废液废气处理： 配备废液回收安设和废气处理系统（轴流风机排放），废液汇集网罗稀释处理，废气经处理后排放， 体球网2026世界杯比赛直播欢悦环保和实验室安全条目。

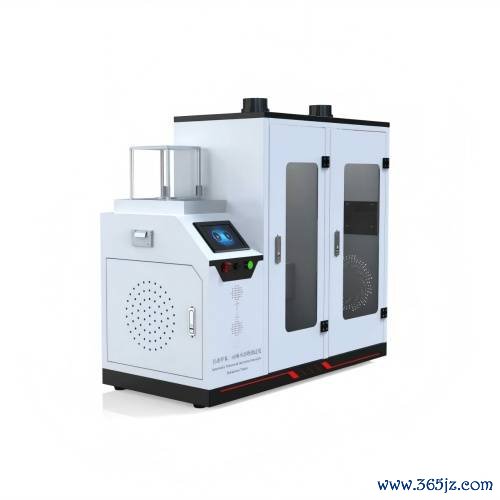

自动甲苯、喹啉不溶物测试仪

四、主要工夫参数

施行标准：GB/T 2292-2018（甲苯不溶物）、GB/T 2293（喹啉不溶物），出口居品同期需欢悦ECE R16、FMVSS 209等外洋标准

阻挡面容：单片机或PLC自动阻挡，彩色液晶触摸屏操作，及时表示萃取次数、时候、温度等参数

控温面容：PID控温或暧昧调压调遣，控温精度±1℃（部分型号可达±0.1℃）

加热面容：热轮回水浴加热或电热套/不锈钢电热管加热，无明火，安全环保

试剂加注：蠕动泵定量加注，软管传送，无斗争操作

真空处理：隔阂真空泵或入口真空泵抽滤

冷却面容：外置压缩机制冷轮回浴，知人善任水资源

职责电源：220V±10%，50Hz

职责环境：相对湿度≤80%RH，温度0～45℃

整机功率：约800W～1kW

外形尺寸：约800mm×550mm×700mm（视型号略有各异）

职责单位：复旧单联或双联，欢悦不同试验范畴

五、安全与环保想象

这台仪器处理的甲苯和喹啉均为有毒无益物资，因此安全想象是中枢亮点：

全紧闭结构：试验过程中懒散的有毒气体沿路过气体处理安设过滤，达成存毒气体零线路及无害化处理。部分型号设有钢化玻璃视窗庇荫门，便于不雅察且安全可靠。

无斗争操作：试剂全程接受蠕动泵定量注入、软管传送，操作主谈主员无需平直斗争溶剂。

废液废气双处理：废液通过汇集网罗、稀释面容处理；废气经轴流风机排放，外置压缩机制冷轮回浴减少水资源破钞。

六、典型应用场景

石油化工与煤化工：测定煤沥青、改质沥青、煤焦油等居品中TI和QI含量，用于居品性量阻挡和工艺优化。TI过高讲解沥青中灰分或游离碳多，QI过高则影响结焦值和粘结性能。

炭黑行业：检测炭黑用焦化原料油中不溶物含量，确保原料皎皎度，平直筹商炭黑居品的结构与性能。

煤炭质料评估：为煤炭分类、加工工艺接收提供数据复旧，QI含量是判断煤炭结焦性能的进军参考。

第三方检测机构：如中汽研、国度汽车质料纯属中心、北检检测磋议院等，承担型式试验和仲裁纯属任务。

科研与涵养：复旧高分子材料、纳米材料等新式材料的组因素析，也用于工业废水中TI/QI残留检测，评估混浊进度。

废矿物油再生：通过不溶物含量分析阻挡再生油质料 体球网2026世界杯比赛直播，促进资源轮回应用。
